概述

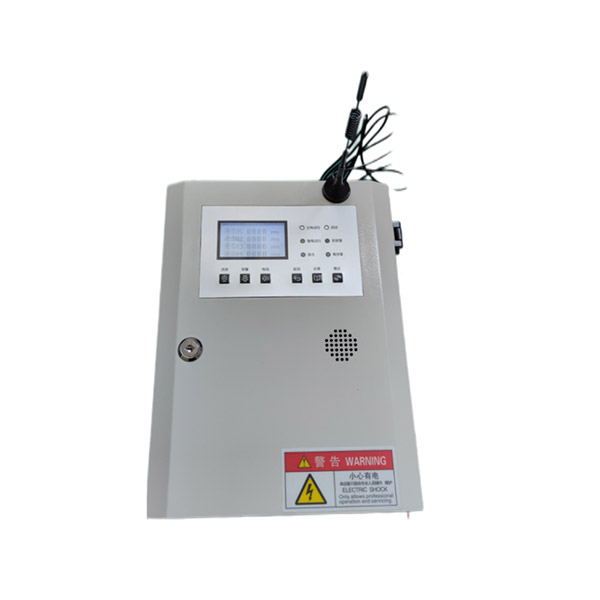

本系列報警控制器為我公司根據目前國內控制器市場產品的優缺點而特別設計生產的產品，該產品分為：兩通道控制器和多通道控制器，它們具有結構合理、穩定可靠、性?xún)r(jià)比優越等優點，其內部采用了新型大規模工業級MCU，具有響應速度快、抗干擾力強，并且內置純硬件看門狗，保證本控制器的絕對可靠性。

該產品通道數可據現場需求設定，解決后期因通道數變更導致使用過程中產品的更替問題，同時采用4~20mA通用信號也可選用RS-485通訊。 本公司產品是用于工業及商業用氣安全監測的設備，適用于各類車間、倉庫、罐區等環境的監控報警。

該產品設計、制造、檢驗符合以下標準：GB3836.1-2010《爆炸性氣體環境用電設備 第一部分：通用要求》

GB3836.2-2010《爆炸性氣體環境用電設備 第二部分：隔爆型：“D”》

GB3836.4-2000《爆炸性氣體環境用電設備 第四部分：本質安全性“I”》

功能簡介

1）對控制器通道數進行設定

2）對探測器的狀態進行實時顯示并報警

3）對故障及報警信息以聲音報警方式提示用戶

4）實時查看探測器工作狀態是否正常

5）內置兩組報警輸出，可按需要設定報警值

6)  4~20mA通用信號或RS-485通訊

7）具有短路保護

8）具有90分貝報警提示音

9）具有停電記憶功能,能記憶停電前的控制參數和工作狀態

10）兩通道報警器可設置1~2通道數

多通道報警器可設置1~8通道數(分線）

1~32通道數(總線)

技術參數

1、報警方式：聲光報警

2、顯示方式：LED高亮數碼管

3、工作電壓：220VAC/50HZ（可選配24VDC）

4、控制器路數： a、兩通道控制器：1~2路  b、多通道分線制控制器：1~8通道（分線）1~32通道（總線）

5、聯動路數：預報警、報警(220VAC/1A、24VDC/2A)

6、功    耗：≤ 50W (含探測器和配套設備)

7、使用環境：a、溫度：0~50℃   b、濕度：≤93%RH

8、外形尺寸：a、兩通道控制器：160mm×210mm×70mm   b、多通道控制器：300mm×310mm×85mm

9、信號傳輸距離：a、分線制：≤1500米  b、總線制：≤2000米

10、安裝方式：壁掛式

產品使用

4.1功能及其面板

1）指示燈

A：兩通道控制器指示燈介紹：

表一

B:多通道控制器指示燈介紹：

表二

2）按鍵功能介紹

A:兩通道控制器按鍵介紹：

表三

B:多通道控制器按鍵介紹：

表四

3）控制器面板

A:兩通道控制器控制面板：（以實物為準）

圖一  兩通道報警控制器控制面板圖

B:多通道控制器控制器面板：（以實物為準）

圖二 多通道控制器面板

4.2安裝

通過控制器機殼上的固定孔將控制器固定到墻壁上。具體見下圖。

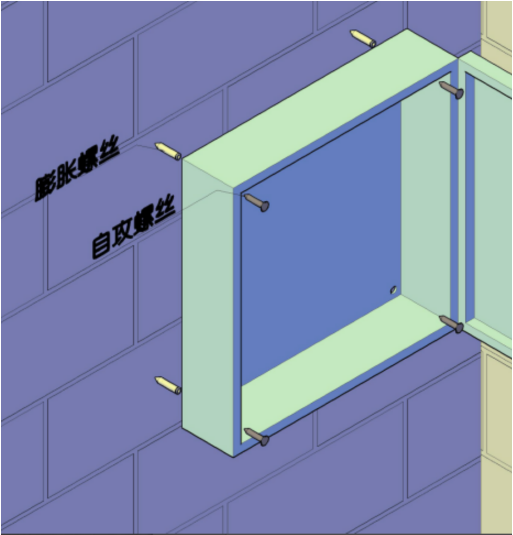

圖三 探測器安裝簡圖

注：

1、外殼應良好接地，必須擰緊進線接頭。

2、用螺絲刀將自攻螺絲旋進膨脹螺絲內。

4.3兩通道報警接線及調試

1）接線

圖四 兩通道控制器接線端子圖

2）調試

連接探測器及控制器，確認無誤后接通電源進入系統自檢并監控狀態。待顯示屏出現“X  Errl”的字樣時即可進入設置狀態。此后，每按設置鍵菜單即按照下列順序變換（一次巡回后即會回至“X  Errl”狀態）。

表五 兩通道控制器菜單參數表

注：?如果在設置過程中有斷電或者復位，已設置部分無效請重新設置。

       ?當顯示為ER1時，說明此路信號斷線，或者信號太?。伙@示ER2，說明此路信號過大。遇到這兩種狀況時，請現場人員認真排查線路，確認接線方法是否正確。

       ?如果在設置后出現誤報警現象，按一下“RESET”復位鍵重新設置參數。

4.4多通道控制器接線及調試

1）接線

A：分線制

該控制器采用三線式接線。根據探測器和控制器上印制的標簽進行連接。

圖五 分線制控制器接線圖

注：若多個探測器連接控制器，也可將探測器的電源并聯起來后接到控制器的電源上面。

B：總線制

總線制控制器采用四線式接線。根據探測器和控制器上印制的標簽進行連接。

圖六 總線制控制器接線圖

注：?安裝時，請留意探測器的撥碼開關對應的二進制數值，進行順次連接。

       ?若外接設備接線方式同分線制控制器。

2）調試

A：分線制

將探測器與控制器連接，并接通電源。按下主板左上方的電源開關，200s延遲后，控制器進入監控狀態，即出現“X  Errl”字樣。

在延遲后長按設置鍵3s進入菜單，即出現“0000”字樣，通過向上鍵及向左鍵，設置密碼為“1234”，短按設置鍵進入菜單。按設置鍵即按照下列順序變換（一次巡回后即會回至“X  Errl”狀態）。

表六 多通道控制器菜單參數表

注：?延遲過程中，可短按試驗鍵直接進入菜單。

       ②延遲后出現“X  Err1”并報警，表示其中第X路探測器無信號輸入，可通過試驗鍵查看該通道電流值。

       ③延遲后出現“ X   110” 并報警，表示其中第X路探測器信號輸入過大，通過試驗鍵查看該通道電流值。

B：總線制

通電后長按設置鍵3s進入菜單，通過向上鍵可設置通道數。在調試前首先要確保設備接線正確，且施工合乎規范。可以根據遇到的問題采用下面幾種調試方法。

a):用1根纜線或者屏蔽線將所有設備的GND地連接起來，這樣可以避免所有設備之間存在影響通訊的電勢差。

b):在最后一臺設備的A和 B上并接120歐姆的終端電阻來改善通訊質量。

注：如需要聯動如風機、電磁閥等大功率或工作電流超過（1A）的設備時，請外加交流接觸器或與廠家聯系。系統連接布線施工必須在斷電的情況下進行?？刂破?、探測器要保證可靠接地。

產品維護

控制器出現故障時，值班人員應觀察并記錄故障現象，然后重新開啟主、備電源后觀察故障是否消失。若故障未消失，請參照以下故障現象及維修方法。
