概述

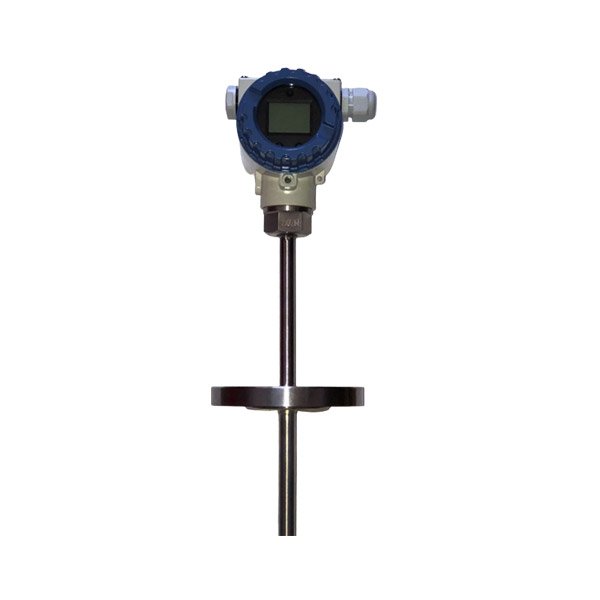

WZPK溫度變送器是我公司推出的一款高性價產品，適用于多達十種的各型熱電偶和熱電阻信號變送。該產品使用24位Σ-△模擬前端，保證測量的高精度；完善的防浪涌、防反接設計，避免了工程應用中的誤安裝和誤操作；增強的軟件安全設計，包括低壓監控復位、多任務調度優化等功能。WZPK全部采用進口元器件，保證較長的使用壽命和穩定性。為了便于大客戶的長期備貨，可使用USB通訊線進行組態設置，并且設置時無需外接電源。

二、技術參數

三、接線方式

1號接線柱和2號接線柱分別為24V電源正負極，線路板帶防反接功能。

熱電阻連接支持二線制、三線。連接方式如上圖所示，實線為傳感器引出線，虛線為短接線，需要用戶自行用短導線連接（出廠時也可按客戶需要在內部短接好）。

熱電偶正極連接3號接線柱，負極連接4號接線柱即可。

三、上位機軟件使用方法

安裝USB通訊線驅動和程序運行環境；

通訊線一端接電腦USB接口，另一端接在智能模塊上，無需24V供電；

雙擊WZPK.exe文件進入設置軟件；

點擊串口號下拉表選擇連接線對應的串口號，點擊確定；

點擊左上角的組態設置就可以進行組態設置。

四、使用須知

儀表儲藏與使用適宜在環境溫度為-30℃~80℃，濕度小于80%的場合；

上位機使用的USB通訊線為我公司專門定制，使用其他數據線連接可能會損傷模塊；

儀表連接電源時應參照第三節接線方式進行操作，在確認操作無誤后方可接通電源進行運行。

五、質保

用戶在遵守使用規范的情況下，自出廠日期起，我們?yōu)橛脩籼峁┍Ｐ抟荒暌约敖K身的技術支持服務。歡迎廣大客戶來電咨詢，我們重視您的任何寶貴建議。
